مشخصات فنی ساندویچ پانل؛ بررسی کامل ضخامت، ابعاد، ورق و عایق
یکی از مهم‌ترین مواردی است که هنگام خرید، انتخاب و اجرای این محصول باید بررسی شود. شناخت دقیق مشخصات فنی ساندویچ پانل شامل نوع ورق، ضخامت، ابعاد، نوع عایق پلی‌یورتان و کاربردهای مختلف آن، به شما کمک می‌کند تا بهترین گزینه را برای پروژه‌های صنعتی، ساختمانی، سردخانه‌ای و تجاری انتخاب کنید.
ساندویچ پانل‌ها به دلیل وزن سبک، مقاومت بالا، سرعت نصب و قابلیت عایق‌بندی حرارتی و صوتی، جایگزین مناسبی برای بسیاری از مصالح سنتی شده‌اند. در این مقاله تمام ویژگی‌ها و مشخصات فنی ساندویچ پانل سقفی، دیواری و سردخانه‌ای را بررسی می‌کنیم.
ساندویچ پانل چیست؟
ساندویچ پانل یک پوشش ساختمانی پیش‌ساخته است که از سه لایه اصلی تشکیل می‌شود:
- لایه بیرونی: ورق فلزی مقاوم مانند ورق آلوزینک، گالوانیزه یا آلومینیوم
- لایه میانی: عایق حرارتی از جنس پلی اورتان (PUR یا PIR)
- لایه داخلی: ورق فلزی یا پوشش‌های محافظ متناسب با نوع کاربری
ساختار این محصول مشابه ساندویچ است؛ به همین دلیل به آن ساندویچ پانل گفته می‌شود. قرار گرفتن لایه عایق بین دو ورق فلزی باعث افزایش مقاومت مکانیکی، کاهش انتقال حرارت و جلوگیری از نفوذ رطوبت می‌شود.
ساندویچ پانل‌ها طبق نیاز پروژه در ضخامت‌ها، رنگ‌ها و ابعاد مختلف تولید می‌شوند و برای پوشش سقف و دیوار انواع سازه‌ها مورد استفاده قرار می‌گیرند.
ساختار و مشخصات فنی ساندویچ پانل
۱. ورق پوششی ساندویچ پانل
ورق‌های مورد استفاده در تولید ساندویچ پانل نقش مهمی در مقاومت محصول در برابر شرایط محیطی دارند. رایج‌ترین ورق‌های مورد استفاده عبارت‌اند از:
ورق آلوزینک (ترکیب آلومینیوم، روی و سیلیسیم)
ورق گالوانیزه
ورق آلومینیوم رنگی
ضخامت ورق‌های پوششی معمولاً بین **۰.۵ تا ۰.۷ میلی‌متر** انتخاب می‌شود.
پوشش رنگ ورق‌ها معمولاً از نوع **پلی‌استر کوره‌ای** است که باعث افزایش مقاومت در برابر نور خورشید، رطوبت، خوردگی و تغییرات دمایی می‌شود.
مشخصات معمول پوشش رنگ:
* ضخامت رنگ قسمت خارجی: حدود ۲۵ میکرون
* ضخامت پرایمر قسمت داخلی: حدود ۷ میکرون
این پوشش‌ها باعث افزایش چسبندگی فوم به ورق و افزایش طول عمر ساندویچ پانل می‌شوند.
نوع پوشش ساندویچ پانل##
ساندویچ پانل‌ها بر اساس نوع استفاده و شرایط پروژه با پوشش‌های مختلف تولید می‌شوند:
ساندویچ پانل دو رو ورق
این مدل دارای ورق فلزی در دو طرف پانل است و برای کاربردهای عمومی، صنعتی و ساختمانی استفاده می‌شود.
ساندویچ پانل یک رو ورق یک رو فویل
این مدل بیشتر در پروژه‌هایی استفاده می‌شود که یک طرف پانل در معرض دید نیست.
ساندویچ پانل یک رو ورق یک رو نایلون
برای برخی کاربردهای موقت یا شرایط خاص قابل استفاده است.
ساندویچ پانل دو رو فویل یا دو رو نایلون
این مدل‌ها بر اساس نیاز پروژه و شرایط محیطی انتخاب می‌شوند.
انتخاب نوع پوشش به عواملی مانند میزان رطوبت، دمای محیط، نوع کاربری ساختمان و بودجه پروژه بستگی دارد.
نوع عایق ساندویچ پانل#
یکی از مهم‌ترین بخش‌های مشخصات فنی ساندویچ پانل، نوع عایق داخلی آن است.
در بسیاری از ساندویچ پانل‌های باکیفیت از **فوم پلی اورتان سخت (PU)** استفاده می‌شود. این عایق به دلیل ضریب انتقال حرارت پایین، وزن کم و مقاومت بالا، یکی از بهترین گزینه‌ها برای پوشش ساختمان‌ها محسوب می‌شود.
ویژگی‌های عایق پلی اورتان:
* دانسیته استاندارد حدود ۴۰ ± ۲ کیلوگرم بر متر مکعب
* مقاومت بالا در برابر انتقال حرارت
* جذب رطوبت بسیار کم
* وزن سبک
* چسبندگی مناسب به ورق‌های فلزی
به همین دلیل ساندویچ پانل پلی اورتان برای سالن‌های صنعتی، سردخانه‌ها، اتاق‌های تمیز (کلین روم) و ساختمان‌های پیش‌ساخته کاربرد گسترده‌ای دارد.
مشخصات فنی ساندویچ پانل دیواری
ساندویچ پانل دیواری برای پوشش دیوارهای خارجی و داخلی ساختمان‌های صنعتی، کارخانه‌ها، انبارها، سوله‌ها، ساختمان‌های پیش‌ساخته، کلین‌روم و بسیاری از پروژه‌های عمرانی مورد استفاده قرار می‌گیرد. طراحی اتصال فاق و زبانه (نر و مادگی) در این پانل‌ها باعث آب‌بندی مناسب، جلوگیری از نفوذ گردو غبار و نصب سریع می‌شود.
مدل‌های ساندویچ پانل دیواری
بسته به نیاز پروژه، ساندویچ پانل دیواری در مدل‌های مختلفی تولید می‌شود که مهم‌ترین آن‌ها عبارت‌اند از:
* ساندویچ پانل دیواری ساده (صاف)
* ساندویچ پانل دیواری پیچ مخفی
* ساندویچ پانل دیواری شیار ریز
* ساندویچ پانل دیواری شیار درشت
* ساندویچ پانل دیواری میکروویو
هر یک از این مدل‌ها علاوه بر تفاوت ظاهری، برای کاربردهای خاص طراحی شده‌اند و می‌توانند از نظر زیبایی، آب‌بندی و مقاومت عملکرد متفاوتی داشته باشند.
عرض استاندارد ساندویچ پانل دیواری
عرض تولیدی پانل دیواری معمولاً **۱٫۱۶ متر** است که پس از نصب، عرض مفید آن حدود **۱٫۱۴ متر** خواهد بود. این اختلاف به دلیل وجود سیستم فاق و زبانه و همپوشانی پانل‌ها است.
ضخامت ساندویچ پانل دیواری
ضخامت پانل بر اساس نوع پروژه انتخاب می‌شود. ضخامت‌های رایج عبارت‌اند از:
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
طول ساندویچ پانل دیواری
پانل‌ها معمولاً به صورت سفارشی و مطابق نقشه پروژه تولید می‌شوند.
طول قابل تولید:
حداقل ۲ متر
حداکثر ۱۳ متر
تولید پانل با طول سفارشی باعث کاهش پرت مصالح و افزایش سرعت نصب خواهد شد.
مشخصات فنی ساندویچ پانل سقفی
ساندویچ پانل سقفی علاوه بر عایق‌بندی، وظیفه تحمل بارهای ناشی از باد، باران و برف را نیز بر عهده دارد. به همین دلیل شکل ورق آن با پانل دیواری متفاوت بوده و معمولاً دارای گام‌های ذوزنقه‌ای است.
عرض ساندویچ پانل سقفی
عرض کل: ۱٫۰۸ متر
عرض مفید پس از نصب: ۱٫۰۱ متر
همپوشانی حدود ۷ سانتی‌متری موجب جلوگیری از نفوذ آب باران و افزایش استحکام سقف می‌شود.
ضخامت ساندویچ پانل سقفی
ضخامت‌های متداول عبارت‌اند از:
۴ سانتی‌متر
۵ سانتی‌متر
۶ سانتی‌متر
۸ سانتی‌متر
انتخاب ضخامت مناسب به عواملی مانند شرایط اقلیمی، دهانه سازه و میزان عایق مورد نیاز بستگی دارد.
طول ساندویچ پانل سقفی
این محصول نیز به صورت سفارشی تولید می‌شود.
طول قابل سفارش:
از ۲ متر
تا ۱۳ متر
مشخصات ساندویچ پانل سردخانه‌ای
ساندویچ پانل سردخانه‌ای به دلیل نیاز به حفظ دمای ثابت، با ضخامت بیشتری نسبت به پانل‌های معمولی تولید می‌شود.
ضخامت‌های رایج عبارت‌اند از:
۱۰ سانتی‌متر
۱۲٫۵ سانتی‌متر
۱۵ سانتی‌متر
۲۰ سانتی‌متر
این پانل‌ها برای ساخت سردخانه‌های بالای صفر، زیر صفر، صنایع غذایی، دارویی و آزمایشگاهی کاربرد گسترده‌ای دارند.
ابعاد استاندارد ساندویچ پانل سقفی
طرح ذوزنقه‌ای
عرض کل: ۱٫۰۸ متر
عرض مفید: ۱٫۰۱ متر
طول: ۱ تا ۱۲ متر (سفارشی)
طرح سفال
عرض کل: ۱٫۰۹ متر
عرض مفید: ۰٫۹۵ متر
طول: از ۱٫۲۲ تا حدود ۷ متر (بر اساس مضرب ۳۰٫۵ سانتی‌متر)
این مدل بیشتر در ویلاها، ساختمان‌های مسکونی و پروژه‌هایی که زیبایی ظاهری اهمیت بالایی دارد استفاده می‌شود.
جدول مشخصات فنی ساندویچ پانل
مشخصات |
ساندویچ پانل دیواری | ساندویچ پانل سقفی | ||
| عرض مفید | ۱٫۱۴ متر | ۱٫۰۱ متر | ||
| عرض کل | ۱٫۱۶ متر | ۱٫۰۸ متر | ||
| ضخامت | ۴، ۵، ۶، ۸ سانتی‌متر | ۴، ۵، ۶، ۸ سانتی‌متر | ||
| طول | ۲ تا ۱۳ متر | ۲ تا ۱۳ متر | ||
| نوع عایق | پلی اورتان | پلی اورتان | ||
| دانسیته فوم | ۴۰±۲ کیلوگرم بر مترمکعب | ۴۰±۲ کیلوگرم بر مترمکعب | ||
| نوع ورق | گالوانیزه، آلوزینک، آلومینیوم | گالوانیزه، آلوزینک، آلومینیوم |
ضریب انتقال حرارت ساندویچ پانل
یکی از مهم‌ترین ویژگی‌های ساندویچ پانل، ضریب انتقال حرارت پایین آن است. استفاده از فوم پلی‌یورتان باعث می‌شود اتلاف انرژی به حداقل برسد و هزینه‌های سرمایش و گرمایش ساختمان کاهش یابد.
این ویژگی، ساندویچ پانل را به گزینه‌ای مناسب برای کارخانه‌ها، سوله‌ها، سردخانه‌ها، سالن‌های تولید، مراکز درمانی و ساختمان‌های صنعتی تبدیل کرده است.
مزایای استفاده از ساندویچ پانل
ساندویچ پانل به دلیل ساختار مهندسی‌شده و عملکرد مناسب در شرایط مختلف آب‌وهوایی، به یکی از پرکاربردترین مصالح نوین ساختمانی تبدیل شده است. در ادامه مهم‌ترین مزایای این محصول را بررسی می‌کنیم.
وزن سبک و کاهش بار مرده ساختمان
یکی از مهم‌ترین مزایای ساندویچ پانل، وزن کم آن نسبت به مصالح سنتی مانند آجر، بتن و بلوک است. کاهش وزن سازه باعث کاهش بار مرده ساختمان شده و عملکرد آن را در برابر زلزله بهبود می‌بخشد. همچنین سبک بودن پانل‌ها موجب حمل‌ونقل آسان‌تر، کاهش هزینه اجرای سازه و افزایش سرعت نصب می‌شود.
عایق حرارتی و صرفه‌جویی در مصرف انرژی
فوم پلی‌یورتان به‌کاررفته در ساندویچ پانل، انتقال حرارت را به حداقل می‌رساند. این ویژگی باعث کاهش مصرف انرژی برای سرمایش و گرمایش ساختمان شده و هزینه‌های بهره‌برداری را در بلندمدت کاهش می‌دهد.
عایق صوتی مناسب
ساختار چندلایه ساندویچ پانل، بخش قابل توجهی از صداهای محیط را جذب می‌کند. به همین دلیل از این محصول در کارخانه‌ها، سالن‌های تولید، مراکز آموزشی، ساختمان‌های اداری و فضاهایی که کاهش آلودگی صوتی اهمیت دارد، استفاده می‌شود.
مقاومت در برابر رطوبت و خوردگی
استفاده از ورق‌های گالوانیزه، آلوزینک یا آلومینیوم همراه با پوشش رنگ کوره‌ای، مقاومت ساندویچ پانل را در برابر رطوبت، زنگ‌زدگی و شرایط محیطی افزایش می‌دهد. این ویژگی باعث افزایش طول عمر سازه و کاهش هزینه‌های نگهداری می‌شود.
نصب سریع و کاهش زمان اجرای پروژه
پیش‌ساخته بودن ساندویچ پانل باعث می‌شود عملیات نصب در مدت‌زمان کوتاهی انجام شود. کاهش زمان اجرا علاوه بر صرفه‌جویی در هزینه‌های پروژه، امکان بهره‌برداری سریع‌تر از ساختمان را نیز فراهم می‌کند.
دوام و استحکام بالا
با وجود وزن سبک، ساندویچ پانل از استحکام بالایی در برابر فشار، باد، باران و شرایط محیطی برخوردار است. انتخاب ضخامت مناسب و اجرای صحیح، دوام این محصول را برای سال‌های طولانی تضمین می‌کند.

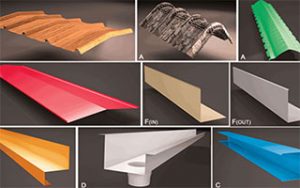

فلاشینگ ساندویچ پانل چیست؟
فلاشینگ یکی از اجزای مهم در اجرای ساندویچ پانل است که علاوه بر ایجاد ظاهری زیبا، وظیفه آب‌بندی، پوشش محل اتصال پانل‌ها و جلوگیری از نفوذ آب، گردو غبار و باد را بر عهده دارد.
در صورت اجرای صحیح فلاشینگ، عمر مفید سازه افزایش یافته و از آسیب‌دیدگی لبه‌ها و درزهای ساندویچ پانل جلوگیری می‌شود.
انواع فلاشینگ ساندویچ پانل
با توجه به محل نصب و نوع سازه، فلاشینگ در مدل‌های مختلف تولید می‌شود که مهم‌ترین آن‌ها عبارت‌اند از:
« فلاشینگ تاج
« فلاشینگ زیر تاج
« فلاشینگ کنج داخلی
« فلاشینگ کنج خارجی
« فلاشینگ پنجره
«فلاشینگ دور درب
« فلاشینگ پشت‌بام
«فلاشینگ آبرو
« فلاشینگ زاویه‌دار
« فلاشینگ نما
هر یک از این قطعات بر اساس نقشه پروژه، ضخامت ورق و رنگ ساندویچ پانل قابل تولید است.
کاربردهای فلاشینگ
استفاده از فلاشینگ مزایای متعددی دارد، از جمله:
جلوگیری از نفوذ آب باران
افزایش زیبایی نمای ساختمان
پوشاندن محل اتصالات
جلوگیری از ورود گرد و غبار و حشرات
محافظت از لبه‌های ساندویچ پانل
افزایش دوام سازه
هدایت صحیح آب باران
متریال مورد استفاده در فلاشینگ
فلاشینگ معمولاً از ورق‌هایی با کیفیت بالا تولید می‌شود، از جمله:
ورق گالوانیزه
ورق آلوزینک
ورق آلومینیوم
ورق رنگی کوره‌ای
ورق استیل (برای محیط‌های خاص)
ضخامت ورق فلاشینگ با توجه به نوع پروژه و شرایط محیطی انتخاب می‌شود.
مراحل نصب فلاشینگ
اجرای صحیح فلاشینگ تأثیر مستقیمی بر عملکرد ساندویچ پانل دارد. مراحل کلی نصب عبارت‌اند از:
- اندازه‌گیری دقیق محل نصب
- برش و خم‌کاری ورق مطابق نقشه
- نصب فلاشینگ با پیچ یا پرچ مناسب
- آب‌بندی کامل محل اتصالات
- کنترل نهایی جهت جلوگیری از نفوذ آب
استفاده از نصابان باتجربه باعث افزایش کیفیت اجرا و جلوگیری از هزینه‌های تعمیرات در آینده خواهد شد.
راهنمای انتخاب ساندویچ پانل مناسب
برای انتخاب بهترین ساندویچ پانل، به نکات زیر توجه کنید:
* نوع کاربری پروژه (سوله، سردخانه، کلین‌روم، ساختمان اداری و …)
شرایط آب‌وهوایی منطقه
ضخامت مناسب پانل
نوع ورق پوششی
کیفیت تولید
استانداردهای محصول
اجرای اصولی توسط تیم نصب حرفه‌ای
انتخاب صحیح این موارد باعث افزایش عمر مفید سازه و کاهش هزینه‌های نگهداری خواهد شد.
سوالات متداول
بهترین ضخامت ساندویچ پانل کدام است؟
ضخامت مناسب به نوع پروژه بستگی دارد. برای ساختمان‌های معمولی معمولاً ضخامت ۴ تا ۶ سانتی‌متر و برای سردخانه‌ها ۱۰ تا ۲۰ سانتی‌متر استفاده می‌شود.
بهترین عایق ساندویچ پانل چیست؟
فوم پلی‌یورتان (PUR یا PIR) به دلیل عایق حرارتی بالا، وزن کم و دوام مناسب، یکی از بهترین گزینه‌ها برای تولید ساندویچ پانل محسوب می‌شود.
ساندویچ پانل سقفی و دیواری چه تفاوتی دارند؟
پانل سقفی دارای گام‌های ذوزنقه‌ای برای هدایت آب باران و تحمل بار بیشتر است، در حالی که پانل دیواری با طراحی مناسب برای پوشش دیوارها تولید می‌شود.
آیا امکان سفارش ساندویچ پانل با ابعاد دلخواه وجود دارد؟
بله. بیشتر تولیدکنندگان ساندویچ پانل، محصولات را مطابق ابعاد و نقشه پروژه مشتری تولید می‌کنند تا پرت مصالح به حداقل برسد.
عمر مفید ساندویچ پانل چقدر است؟
در صورت استفاده از ورق و فوم باکیفیت و اجرای صحیح، ساندویچ پانل می‌تواند بیش از ۳۰ سال عمر مفید داشته باشد.
جمع‌بندی
ساندویچ پانل به دلیل وزن سبک، مقاومت بالا، عایق حرارتی و صوتی مناسب، سرعت نصب و طول عمر زیاد، یکی از بهترین گزینه‌ها برای اجرای پروژه‌های صنعتی، تجاری، سردخانه‌ای و ساختمانی است. انتخاب ضخامت مناسب، نوع ورق، عایق استاندارد واجرای اصولی، تأثیر مستقیمی بر عملکرد و دوام این محصول خواهد داشت.
اگر برای انتخاب ساندویچ پانل مناسب، برآورد هزینه یا اجرای پروژه خود نیاز به مشاوره دارید، کارشناسان ما آماده‌اند تا با بررسی شرایط پروژه، بهترین راهکار را متناسب با نیاز شما ارائه دهند.
خدمات ما
* فروش انواع ساندویچ پانل سقفی و دیواری
* تأمین ساندویچ پانل سردخانه‌ای و کلین‌روم
* اجرای تخصصی و نصب ساندویچ پانل در سراسر کشور
* طراحی و اجرای انواع فلاشینگ و آبرو
* مشاوره فنی و برآورد هزینه پروژه
برای دریافت مشاوره، استعلام قیمت روز و ثبت سفارش، با کارشناسان فروش و نصب مجموعه تماس بگیرید.
