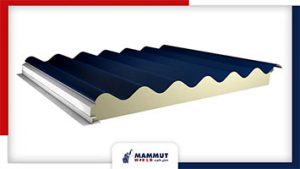

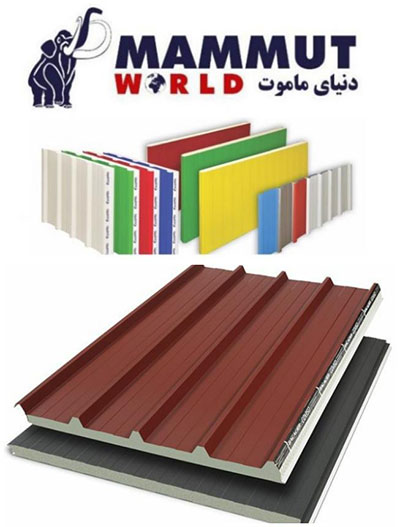

ساندویچ پانل سقفی
امروزه با توجه به قيمت بالاي انرژي ، و الزام به جلوگيري از هدر روي سرمايه هاي ملي ، ساندويچ پانل هاي پلي اورتان سقفي بهترين گزينه براي پوشش سقف سوله ها و ساختمان ها با كاربري هاي گوناگون ميباشد. ساندویچ پنل یک ساختار سبک و مرکب است که از دو لایه بیرونی پوششی و یک لایه میانی عایق(فوم) تشکیل شده است.جنس پوشش معمولا از ورق های فلزی,گالوانیزه,آلوزینک, الومینیوم و یا فویل آلومینیومی,نایلون,کاغذ کرافت و … می باشد و همچنین هسته عایق می تواند از جنس پلی یورتان,پلی استایرن,پشم سنگ,پشم شیشه می باشد.

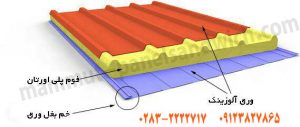

پانل سقفیاز ۳ جزء لايه رويه و لايه زيره و فوم پلي اورتان تزريق شده دربين اين لايه ها تشكيل شده است. به دليل چسبندگي بسيار خوب فوم پلي اورتان به لايه زيره و لايه رويه اين سه جزء از يكديگر جدا نشدني بوده و بصورت يك شيء يكپارچه عمل مينمايند.
اين ساندويچ پانل ها بر روي زير سازي هاي گوناگوني قابل نصب هستند.
کاربرد ساندویچ پانل سقفی ماموت
ساندویچ پانل سقفی جهت استفاده در سقف سازه سوله می باشد که با توجه به گامهای ذوزنقه ای و شکل اورلپ آن امکان نفوذ آب به داخل را از بین می برد و جهت طول های بلند (بالاتر از ۱۳ متر) قابلیت اورلپ شدن روی یکدیگر را دارد.
موارد کاربری و استفاده ساندویچ پانل سقفی
√ پوشش سقف سوله و ساختمان های صنعتی
√ پوشش سقف کانتینر های حمل و نقل
√ پوشش سقف انواع سرد خانه های ثابت و متحرک
√پوشش سقف کانکس های ثابت و متحرک
√پوشش سقف انبار و سیلو
ساندویچ پانل – مشخصات فنی ساندویچ پانل – اتاق یخچالی – ساندویچ پانل سقفی – نصب ساندویچ پانل
تولید ساندویچ پانل سقفی
پانل سقفی ورق رو دارای طرح شادولاین ذوزنقه و ورق زیر صاف یا شیار دار میباشد که جهت تولید ابتدا ورق ها که بصورت کویل وارد شرکت شده اند توسط دستگاه تمام اتوماتیک ورق صاف کن باز و صاف شده و پس از فرم دهی با دستگاه رول فرمینگ شده و با توجه به طرح از قبل تعیین شده ورق فرم گرفته و مابین دو ورق فوم پلی یورتان ویا فوم پلی استایرن و یا فوم اکس پی اس بصورت یکنواخت و خطی ریخته شده و پس از پخت شکل نهایی پانل سقفیپانل سقفی بدست می آید . این نوع ساندویچ پانل جهت استفاده در سقف می باشد که با توجه به گامهای ذوزنقه ای و شکل اورلپ آن امکان نفوذ آب به داخل را از بین می برد و جهت طولهای بلند ) بالاتر از ۱۳ متر( قابلیت اورلپ شدن روی یکدیگر را دارد .
ویژگی های ساندویچ پنل سقفی
لايه هاي بيروني و دروني يا به عبارتي رويه و زيره ساندويچ پانل هاي سقفي ميتوانند از ورق هاي گالوانيزه ، آلوزينك ، استنلس استيل، آلومينيوم ، مس و يا P.V.C باشند. فوم پلي اورتان تزريقي با كلاس مقاومت در برابر آتش سوزي B1 و یا B2 در استاندارد و فشردگي (دانسيته)۴۰kg/m³ در بین دو ورق تزريق ميگردد.

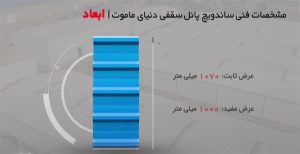

نمونه کار پانل سقفی ساندويچ پانل هاي سقفي بر اساس سفارش، در ضخامت هاي ۱۵ تا ۲۵۰ ميليمتر و عرض هاي ۹۰ تا ۱۱۰ سانتیمتر و طول هاي دلخواه در رنگ ها و طرح هاي گوناگون توليد ميگردند.
نصب ساندویچ پانل سقفی
برای نصب ساندویچ پانل های شرکت ما ابزار پیچیده وتخصصی مورد نیاز نمی باشد. ولی برای اجتناب از خرابی وبه هدر رفتن ساندویچ پانل ها استفاده از افراد مجرب و ذی صلاح توصیه میشود .درادامه به چند نکته عمومی درباره نصب توجه کنید.
آموزش نصب ساندویچ پانل سقفی
الف:آببندی پانل ها در محل اتصال به هم زیاد تر باشد.
ب:چسبندگی پانل ها به هم در محل درز زیاد تر شود.
ج:تبادل حرارتی در محل اتصال بسیار کمتر گردد
قیمت نصب ساندویچ پانل با توجه به متراژ و راحتی کار مشخص می گردد .
√ قیمت ساندویچ پانل تولیدی شرکت ماموت با توجه به کیفیتی که دارد و از ورق آلومینیوم تشکیل شده است از کیفیت بالایی برخوردار است
√ گام های پانل های سقفی شرکت ماموت به تعداد ۵ عدد می باشد که گام اخر اورلپ بوده است .
√ تولید کنندگان پانل سقفی به این نکته توجه ندارند در زمان تولید باید خط تولید کنندهپانل سقفیاز تجهیزات و لوازم عالی تولید گردد و فوم پلی اورتان باید به طریق تزریقی صورت گیرد . لازم به ذکر است سقف سازه های فلزی فضایی که دارای قوس می باشند ساندویچ پانل های سقفی امکان نصب توسط نصابان ماهر وجود دارد .
√ اجرت اجرای ساندویچ پانل با توجه به نوع عملیات نصب و برشکاری پانل و ارتفاع سازه و اسکان و جرثقیل و نیروی انسانی مورد نیاز تعیین کننده است
.
ساندویچ پانل – مشخصات فنی ساندویچ پانل – اتاق یخچالی – ساندویچ پانل سقفی – نصب ساندویچ پانل
نصب ساندویچ پانل سقفی با نصب ورق های شیروانی سقفی متمایز است
اما روش کار آنها شبیه است اما یک نصاب ورق شیر وانی کوب نمی تواند حتما از پس یک اجرای خوب نصب پانل بر بیاید, ولی در کل با توجه به اینکه پانل های سقفی ماموت جهت اینکه آب از بالا نفوذ نداشته باشد دارای چندین گام میباشند که گام آخر زیر آن فوم ندارد و بر روی ساندویچ پانل سقفی بغل خود اورلپ می شود و همپوشانی رخ می دهد .
در زمان اتصال پانل ها به سوله و یا سازه از پیچ های سرمته ای استفاده می نمایند .
آموزش نصب ساندویچ پانل از چه طریقی بهتر است ؟
ساندویچ پانل نوعی مصالح ساختمانی پیش ساخته عایق به صورت سقف و دیوار میباشد که طبق ابعاد و اندازهای که نصاب از پروژه و سازه برداشت نموده است در کارخانه تولید و برای نصب و اجرا ارسال میگردد.
نصب ساندویچ پانل سقفی بعد از برداشت ابعاد
بعد از اینکه محصول به محل پروژه ارسال گردید همزمان نصابان شرکت ( دنیای ماموت ) به محل پروژه اعزام تا عملیات نصب شروع گردد. قبل اعزام نصابان باید برق و جرثقیل و درصورت لزوم داربست در محل پروژه اماده باشد . در مرحله اول باید ساندویچ پانل سقفی و ورق آبرو و فلاشینگ تاج و زیر تاج توسط جرثقیل به بالای سوله انتقال یابد.هنگامی که می خواهید پانل ها را به وسیله جرثقیل بلند کنید، باید به وسیله طنابی که به جعبه پانل ها بسته شده است، این کار را انجام دهید تا مجری این کار، بتواند به راحتی پانل ها را جابجا نماید. و از آسیب رسیدن به لبه پانل ها جلوگیری به عمل می آید . بعد از بلند کردن پانل ها، بایستی آنها را مطابق با طول، و جهت نصب پانل، روی ساختار پشتیبان سقف محکم شوند. ساختار پشتیبان باعث می شود تا پانل ها در برابر لغزش باد محفوظ بمانند.
ساندویچ پانل سقفی برای پوشش سقف استفاده میشود و دارای گام های ذوزنقه است.پانل سقفی به دلیل داشتن گامهای ذوزنقه ای و شکل اورلپ امکان نفوذ آب را به صفر رسانده است.محل استقرار پانل‌ها بصورت عرضی و طولی به شاسی یا ساختمان توسط ناودانی های مخصوص با ضخامت ۱٫۵ یا ۲ میلیمتر مورد استفاده قرار می‌گیرد. اتصال این ناودانی‌ها به شاسی فولادی توسط پرچ با فواصل ۲۵ الی ۳۰ سانتی متر انجام میشود.جهت ساخت استراکچر و زیرسازی ساندویچ پانل‌های دیواری باید به فاصله بین این قسمت ها توجه کنید
نکات قابل توجه برای نصابان ساندویچ پانل
نوع سوله یا سازه
ارتفاع سازه
نوع آبرو
ضخامت ساندویچ پانل
ساندویچ پانل – مشخصات فنی ساندویچ پانل – اتاق یخچالی – ساندویچ پانل سقفی – نصب ساندویچ پانل
قیمت و هزینه نصب انواع ساندویچ پنل
قیمت نصب انواع ساندویچ پانل ها متفاوت است.قیمت نصب ساندویچ پانل ها بر اساس دستمزد و وسایل مورد استفاده شده در نصب محاسبه می شود.
منظور از قیمت نصب ساندویچ پانل دستمزد نصاب و تیم او همراه با هزینه وسایل جانبی مورد نیاز جهت نصب صفحات است و قیمت آن به این قسمت مربوط نمی‌شود. بنابراین، با توجه به متراژ پروژه و زمانی که باید صرف نصب ساندویچ پنل ها شود همچنین بر اساس میزان حرفه‌ای بودن تیم نصب کننده قیمت نصب انواع ساندویچ پانل کاملاً متغیر است.
واما باید در نظر داشته باشید که در هر صورت سرعت و قیمت نصب پانل در هر سازه نسبت به مصالح دیگر بسیار مقرون به صرفه است و نصب این صفحات عایق نیاز به نیروی انسانی زیاد و وسایل جانبی بیش از حد که هر دو هزینه‌بر هستند، ندارد. باید توجه داشته باشید که هرچقدر اعضای تیم نصب و وسایل جانبی مورد استفاده در نصب بیشتر باشد قیمت نهایی نصب آن نیز بیشتر است. جهت اطلاع و استعلام قیمت ساندویچ با کارشناسان نصب شرکت دنیای ماموت تماس بگیرید .
7865 382 0912
2717 3222 028

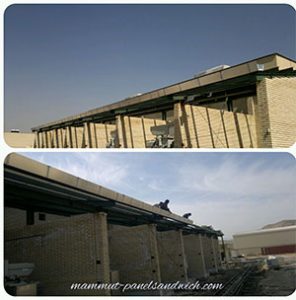

در ادامه تصاویر برخی از نمونه کار های ساندویچ پانل سقفی را مشاهده می کنید.

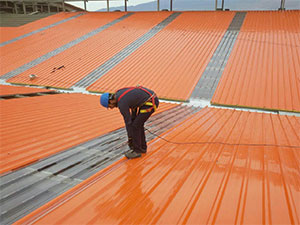

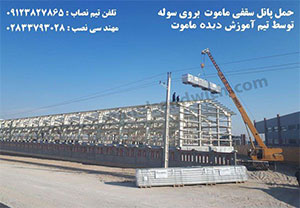

نمونه کار ساندویچ پانل سقفینحوه حمل ساندویچ پانل سقفی به روی سوله قوسی و نصب و اجرای آن توسط نصابان معتبر و آموزش دیده دنیای ماموت 7865 382 0912

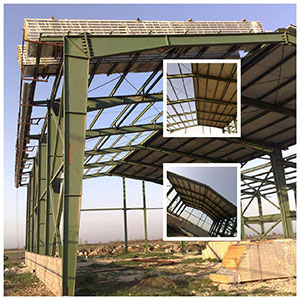

نصب و اجرای ساندویچ پانل سقفی همراه با ورق پلی کربنات و پبیچ زدت توسط نصابان دنیای ماموت 2717 3222 028
نصب و اجرای ورق آبرو کناری و بعد نصب و اجرای ساندویچ پانل سقفی توسط نصابان دنیای ماموت 7865 382 0912
نحوه پخش و نصب و اجرای ساندویچ پانل سقفی توسط نصابان دنیای ماموت 2717 3222 028

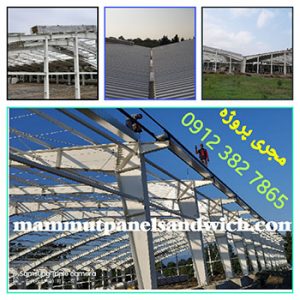

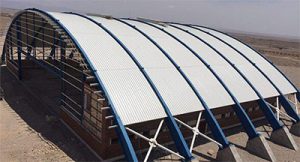

نصب و اجرای ساندویچ پانل سقفی به روی سوله وسازه هلالی توسط نصاب دنیای ماموت 7865 382 0912
نصب و اجرای ساندویچ پانل سقفی به روی سوله وسازه توسط نصاب دنیای ماموت 7865 382 0912
